译码器

译码器可分为两种类型，

• 二进制译码器：一种是将一系列代码转换成与之一一对应的有效信号
• 代码变换器：将一种代码转换成另一种代码

2线-4线译码器

2线-4线译码器接受两个输入，有四个输出，另有一个使能信号。0有效的情况下，其功能表如下

它的逻辑图与符号如下

3线-8线译码器

3线-8线译码器的功能表如下

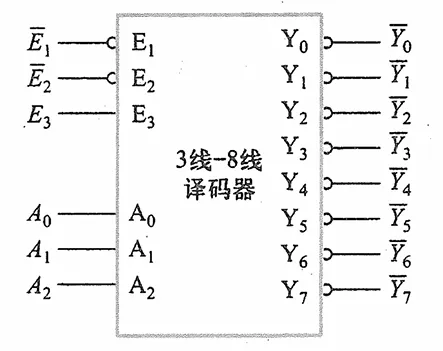

它除了三个输入还有三个使能端$E_1,E_2,E_3$，其中$E_3$是1有效，$E_1,E_2$是0有效。其符号如下

可以利用3线-8线译码器扩展为更多线的译码器，如5线-32线译码器，它的真值表是这样的

它应由4个3线-8线译码器构成，另外有一片2线-4线译码器决定哪一个3线-8线译码器被激活，它的逻辑图可以画出如下

数据分配器

数据分配器可以利用使能端接收二进制脉冲，进而在地址线上输出该信号，就像这样
