555定时器可以组成脉冲的产生，整形，延时，定时电路

555定时器

555定时器的结构是这样的

$V_{CC}$ 被三个电阻分为了三段。它的功能表如下

如果控制电压不悬空，则比较器的参考电压就变为了

\dfrac23V_{CC}\to v_{1c},\quad\dfrac13V_{CC}\to \dfrac12v_{1c}

三极管的作用是为外接的RC电路提供放电通路，通常要加上一个上拉电阻使用

555定时器组成施密特触发电路

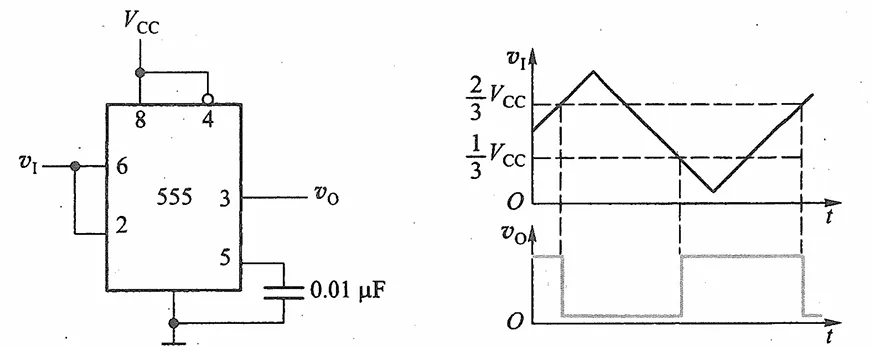

将阈值输入与出发输入接入信号输入，控制电压接 $0.01\mu F$ 的滤波电容到地用于稳定比较器的参考电压

它的正向阈值电压与负向阈值电压为

V_{T+}=\dfrac23C_{CC},\quad V_{T-}=\dfrac13V_{CC}

若控制电压引脚加上电压 $V_R$ ，则

V_{T+}=V_R,\quad V_{T-}=\dfrac12 V_{R}

嗯，这样接

外接电阻和电容要求

R_2C_2=t_w/10

电路是负脉冲触发，阈值是

\dfrac13V_{CC}

$v_C$ 按指数上升到略大于 $2V_{CC}/3$ 时，电路的输出跳为低电平，放电三极管T导通，使得电容放电。可得脉冲宽度

t_w=RC\ln 3\approx 1.1RC

嗯，这样接

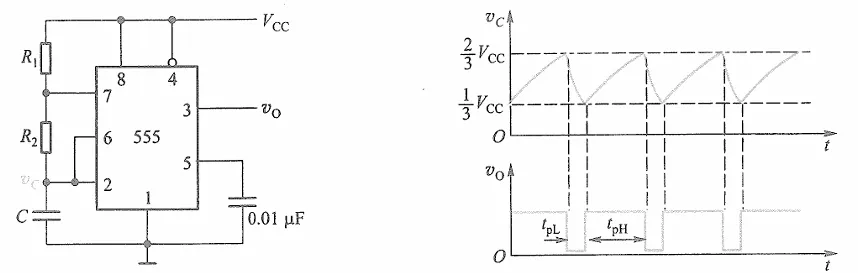

初始时刻电容没有电，输出高电平。当 $v_C$ 被充电到略大于

\dfrac23V_{CC}

时， $v_O$ 变为低电平，T导通使得电容放电。当电容放电到 $v_C$ 略小于

\dfrac13V_{CC}

时， $v_O$ 重新翻为高电平。由此得到电容的充放电时间

t_{pH}=(R_1+R_2)C\ln2\approx 0.7(R_1+R_2)C,\quad t_{pL}=R_2C\ln2\approx 0.7R_2C

如果希望占空比可调则可以使用可变电阻，在不改变电阻和的情况下单独调整 $R_1$
